產品簡介

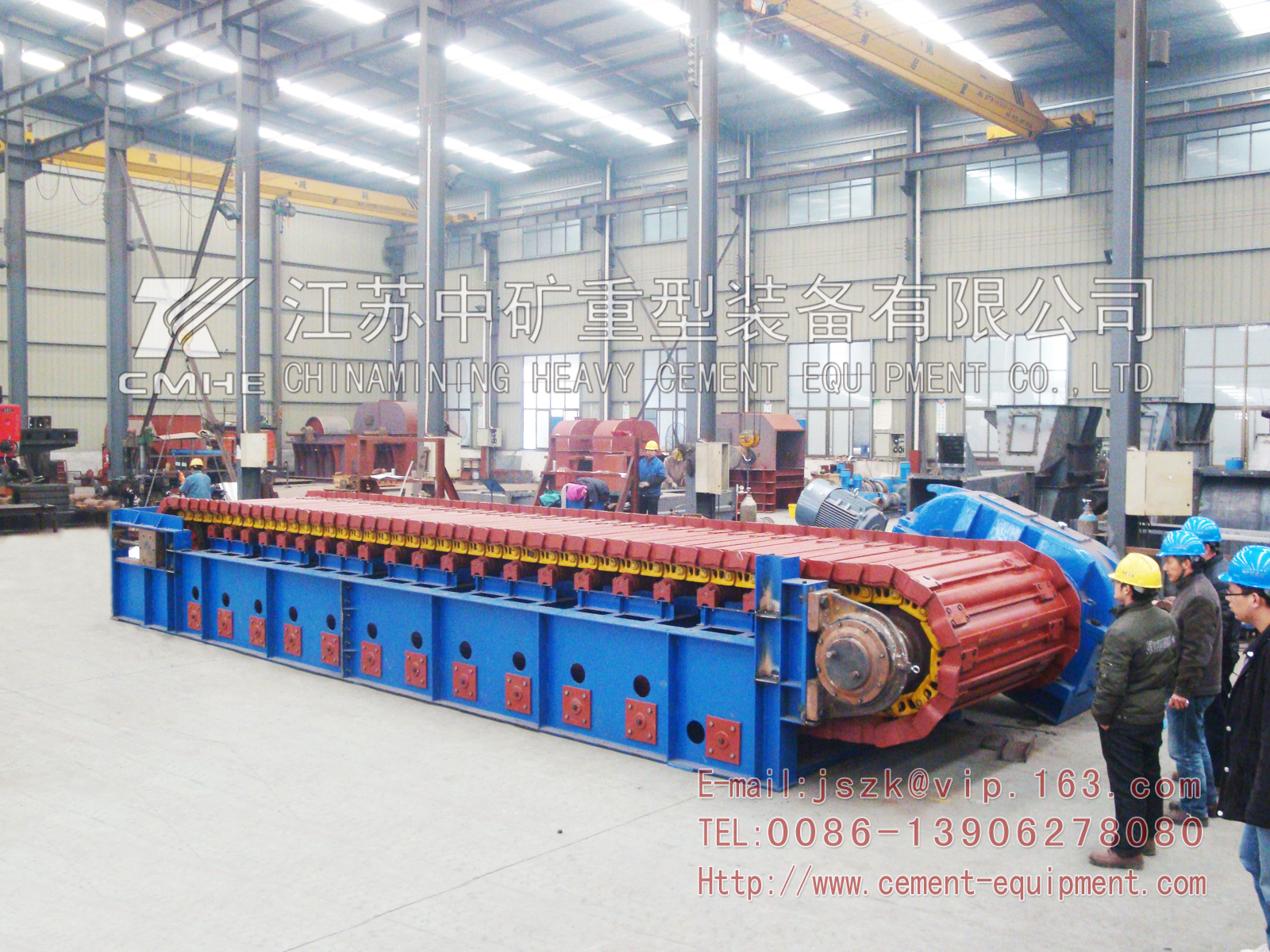

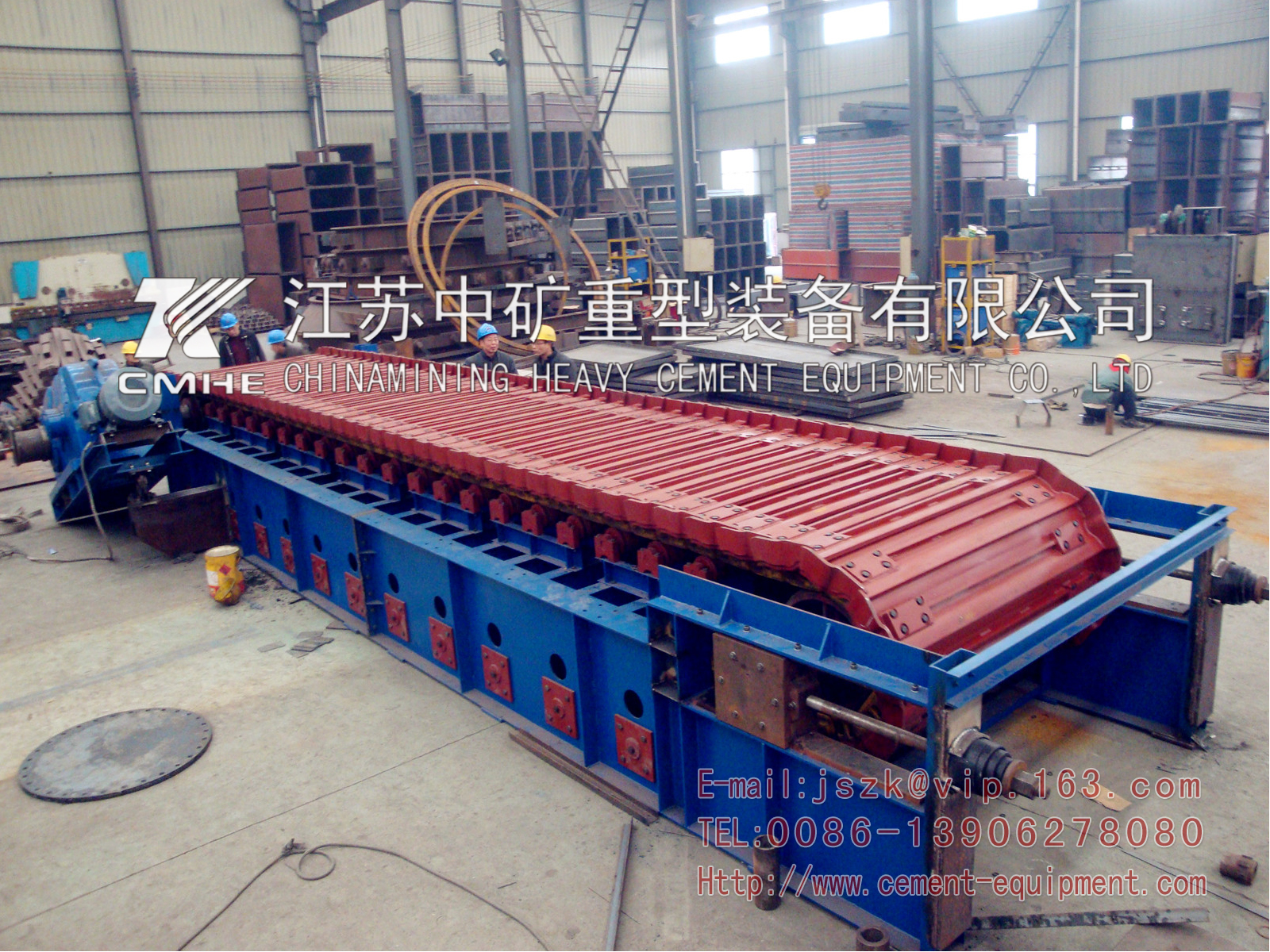

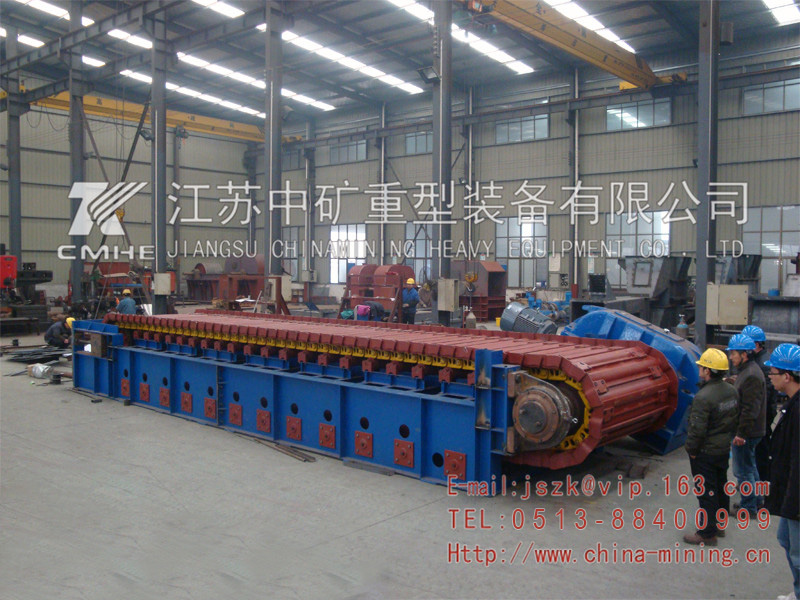

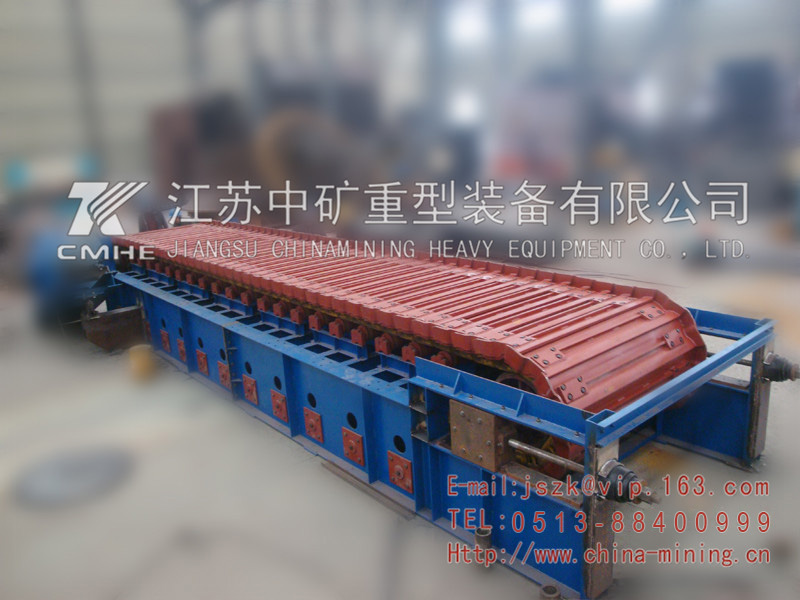

      中型板式給料機系間歇給料機械，適用于短距離輸送給料粒度400mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸機械做均勻間歇給料。可水平安裝也可傾斜安裝，其向上傾角20度。一般適應松散密度小于12400kg/m3、溫度400攝氏度以下的物料。

產品特點
    ?尾部裝置設計可靠，適用于多雨潮濕地區，不會因粘式物料聚積尾部而造成鏈條出現跳齒現象，影響生產。
    ?牽引鏈和承載鏈分開，動載荷小，提高壽命。輸送鏈是按IS01977/1-1976設計制造的，質量可靠，互換性好。
    ?頭部裝置鏈輪由3瓣齒組成，不需要拆卸鏈，即可更換齒輪，易維護，鏈輪奇偶數齒分開傳動，壽命可增加一倍。鏈輪表面進行硬化處理使用壽命長，符合1977/II -1974的規定。
    ?機器全部采用了滾動軸承支撐結構，密封和潤滑性能好，運行阻力小，便于維修保養，因而具有節能和維護簡單的特點。
    ?本機寬度參數參照F.L.SMLDTH（丹麥）和AUMUND（德國）公司標準設計

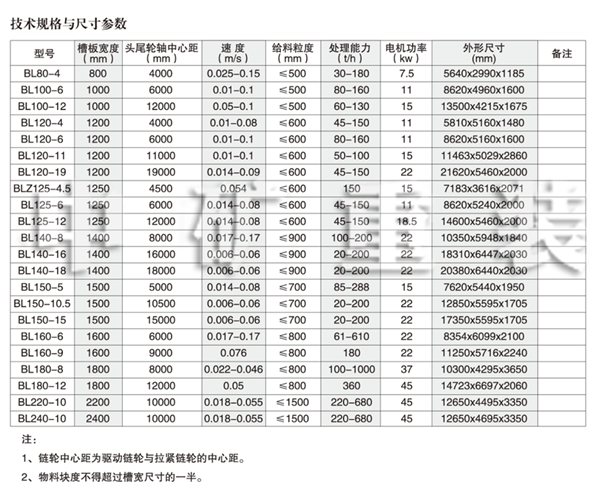

型式、基本參數與尺寸
    ?型式

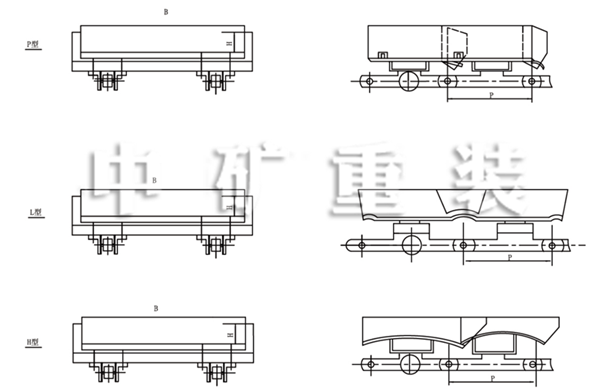

    中型板式給料機按承載物料的輸送槽結構分為三種型式
    P型一輸送槽承載板的縱剖面為平板型，適用于沿水平或傾角小于等于15°輸送塊狀物料。
    L型一輸送槽承載板的縱剖面為波浪形，適于沿水平或傾角小于或等于25°輸送塊狀和顆粒狀物料。
    H型一輸送槽承載板的縱剖面為圓弧形，適于沿水平或傾角小于或等于25°輸送潮濕和粘性的物料。

注意事項

1、鏈輪中心距的允許偏差≤一個鏈節距

2、給料機的給料速度按下列系列選取，其偏差不得超過：±10%

0.01; 0.02; 0.03; 0.04; 0.05; 0.063; 0.08; 0.10; 0.125; 0.16; 0.20;

0.25m/so 當給料機給料速度需要調節時，采用調速電機。一般采用Y系列異步電動機。

3、牽引鏈采用套筒滾子輸送鏈，節距系列為：200; 250; 315; 400mm

4、鏈輪采用套筒滾子輸送鏈鏈輪的設計規則，齒數從以下數目中選取：6; 8; 9; 10.

5、給料機的傳動方式分為右傳動、左傳動和雙邊傳動三種，傳動裝置在物料運行方向的右側為右傳動，反之為左傳動。分別用Ⅰ和Ⅱ標示。雙邊傳動不作標注。

6、按輸送槽的寬度，對槽體的支承分為兩種形式。當輸送槽寬度小于或等于1600mm 時，由固定在輸送槽兩端的棍輪支承槽體，滾輪沿支架的上下導軌運行。當輸送槽寬度大于1600mm時，由固定在機架上棍子支撐槽體。

7、型號標記

標記示例：輸送播寬度B為1600mm,形式為L型，鏈輪中心距L為15m,右傳動方式的通用固定式中型板式給料機標記為：板式給料機 BL1600-15 I JB/T4255—1999
